دليل PCD إدراج آلة طحن
TXMC هي شركة مصنعة لآلات طحن إدراجات PCD اليدوية، وهي متخصصة في أدوات طحن الأدوات، ومطاحن الأدوات العامة، والأدوات الآلية الدقيقة. من خلال البحث والتطوير المستقل، قامت TXMC بتطوير أكثر من ستين نوعًا من معدات إعادة طحن الأدوات. تخدم أكثر من خمسين دولة، وهي شركة تصنيع عالمية رائدة في هذه الصناعة.
الموديل: تكس-M6
إرسال استفسار
وصف المنتج

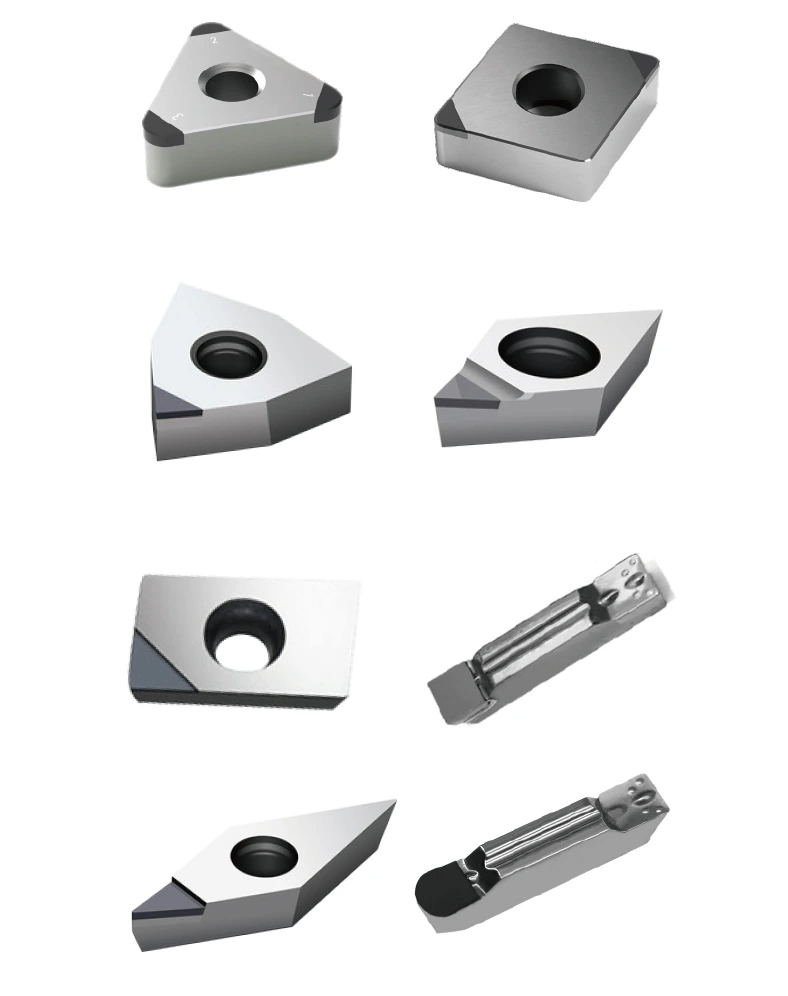

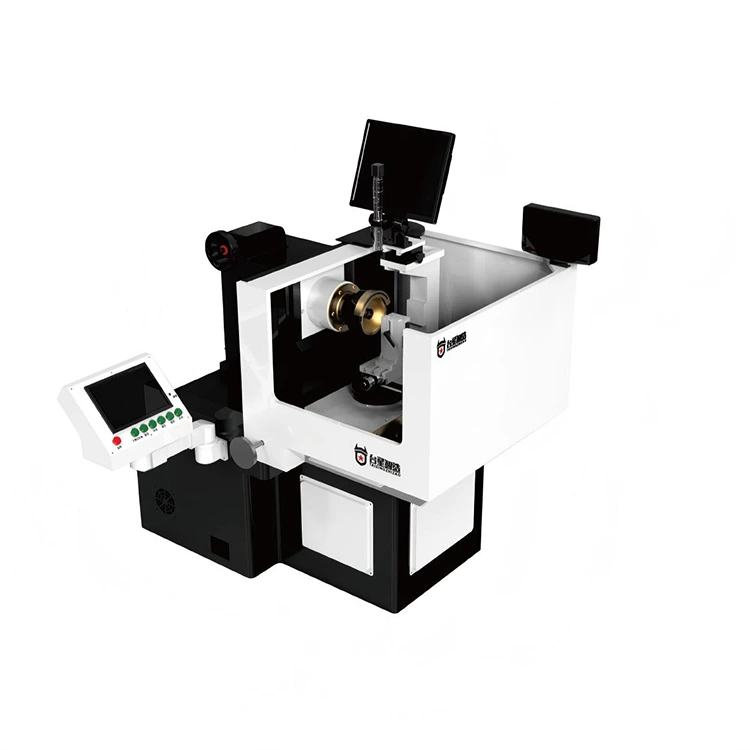

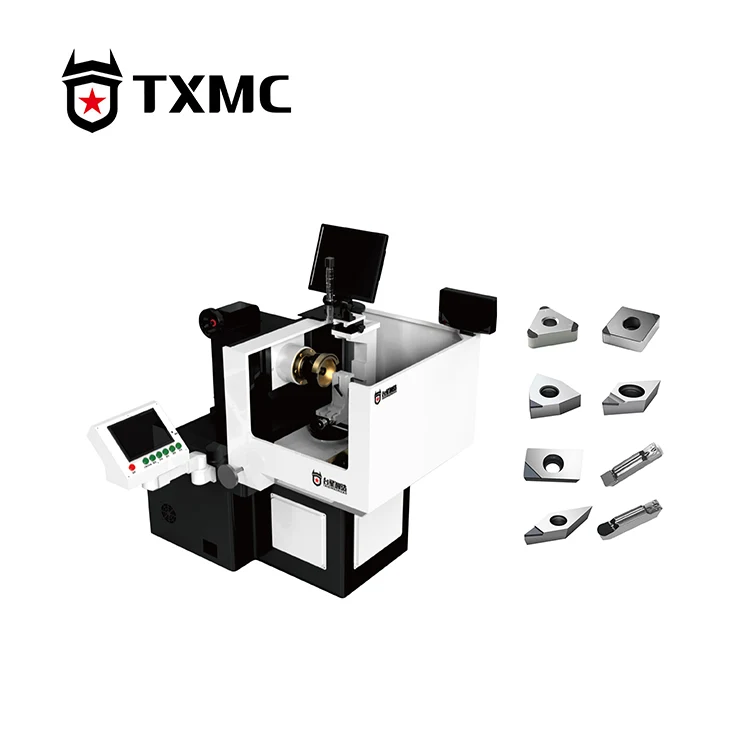

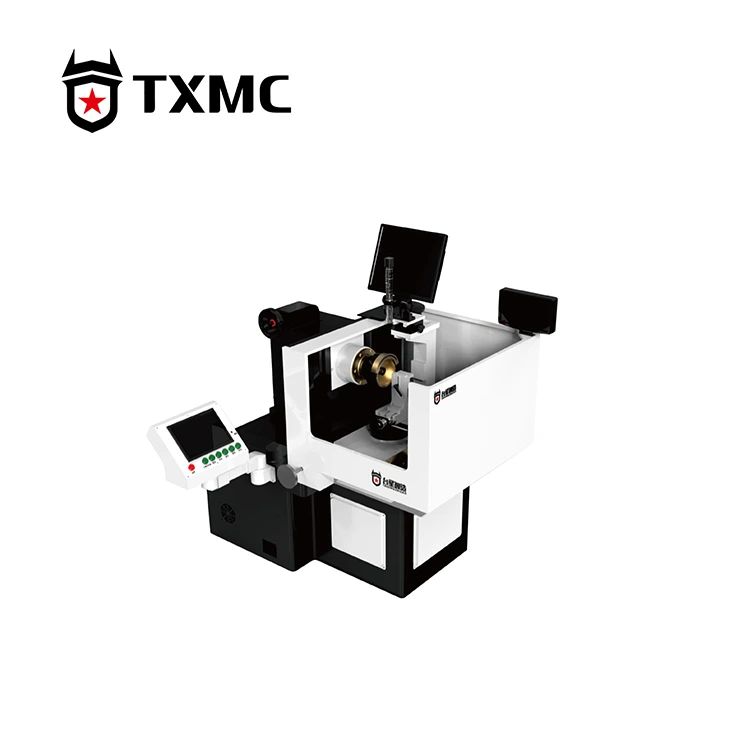

إن آلة طحن إدخالات PCD اليدوية المتينة TX-M6 هي أيضًا أداة طحن يدوية دقيقة، مصممة للتصنيع عالي الدقة لأدوات PCD وCBN والكربيد. فهو يوازن بين دقة الماكينة والصلابة الهيكلية وسهولة التشغيل وكفاءة الإنتاج. تتميز الآلة بشكل مبتكر بكاميرا CCD ذكية، مما يسمح بالتخطيط التعسفي لعلامات زاوية نصف القطر (R). إنه يدمج الوظائف العملية مثل قياس الزاوية ومقارنة الخطوط المتوازية، ويتكيف بسرعة مع احتياجات التشغيل للأدوات غير القياسية.
يتكون جسم الماكينة من قطعة واحدة من الصب عالي الجودة ويتميز بتصميم هيكلي مقاوم للضغط. تعمل معالجة الشيخوخة الطبيعية على تحسين الاستقرار وتقليل التشوه مع الحفاظ على الدقة الممتازة. يؤدي تضمين أجهزة التشفير الخطية وأجهزة تشفير الزاوية المستوردة إلى تحسين الدقة. كما يسمح نظام التشغيل المصمم بشكل مستقل للعملاء ببرمجة الماكينة حسب الحاجة، مما يجعلها أكثر ملاءمة وكفاءة.
معلمة المنتجات
|
رحلة المحور X |
300 ملم |
رحلة المحور C |
± 110 درجة |
|
دقة تحديد المواقع المتكررة للمحور X |
0.01 ملم |
دقة تحديد المواقع المتكررة للمحور C |
0.01 درجة |
|
المحور Y يومي |
100 ملم (يدوي) |
طريقة الكبح على المحور C |
تم تنشيط قرص الفرامل |
|
دقة تحديد المواقع المتكررة للمحور Y |
0.002 ملم |
تركيبات المحور X |
65 ملم |
|
أقصى سرعة سفر لمحورين |
300 مم / ثانية |
استقامة المحور X |
0.01 ملم |
|
سفر زاوية المغزل |
-5 درجة إلى 25 درجة (يدوي) |
تركيبات المحور Y |
65 ملم |
|
طريقة دوران المغزل |
المغزل الكهربائي |
لاعبا أساسيا استقامة المحور Y |
0.01 ملم |
|
قوة المغزل |
3 كيلو واط |
نطاق التصوير البصري |
R0.05-R10 (قابل للتعديل) |
|
سرعة المغزل |
6000 دورة في الدقيقة |
البعد |
120*120*180 سم |
|
طحن عجلة القطر الداخلي |
40 ملم |
وزن الآلة |
1800 كلغ |
|
طحن عجلة القطر الخارجي |
Φ100-Φ200mm |
طريقة التبريد |
تبريد الماء |
الملحقات الاختيارية
يمكن أيضًا تجهيز آلة طحن إدخالات PCD اليدوية بملحقات أخرى، مثل آلة الشطب السالب CBN، ووحدة طحن القضيب الدائري، وتركيبات الشطب السالب. يتميز مرشح الكيس القسري المصاحب بسعة 60 لترًا بتصميم ترشيح خاص، مما يوفر دقة ترشيح عالية للغاية. مع ترتيب حلقة الختم المناسب، يمكنها تحقيق عملية خالية من التسرب بنسبة 100%، وتلبية متطلبات المعالجة المختلفة بشكل كامل.
الكلمات الساخنة: آلة طحن إدراجات PCD اليدوية ، مورد طحن إدراجات PCD ، الشركة المصنعة لمعدات الطحن المخصصة
