آلة طحن المدخلات الطرفية باستخدام الحاسب الآلي

باعتبارها واحدة من أفضل الشركات المصنعة المحلية لآلات طحن المدخلات الطرفية CNC، يقع المقر الرئيسي لشركة TXMC في Wenling، Zhejiang. ومع أكثر من 20 عامًا من الخبرة في مجال الأدوات، فإنها تدير السلسلة الكاملة بدءًا من البحث والتطوير وحتى التجارة، وتخدم 128 دولة. تشتمل مجموعة منتجاتها على مطاحن دقيقة لقم الثقب والصنابير وأدوات المخرطة والأجهزة الطرفية، وتتطلع TXMC إلى خلق قيمة مستقبلية معك.

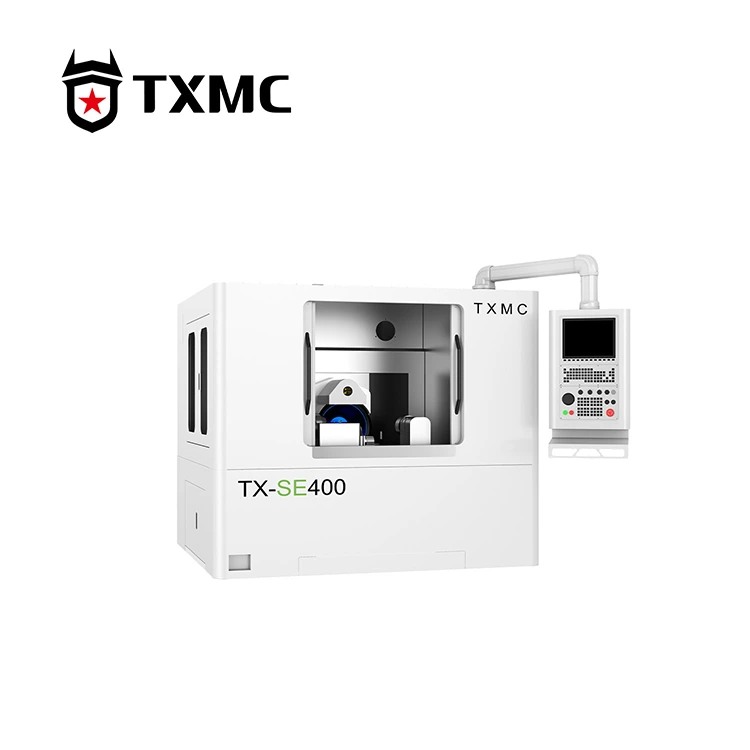

الموديل: تكس-SE400

إرسال استفسار

وصف المنتج

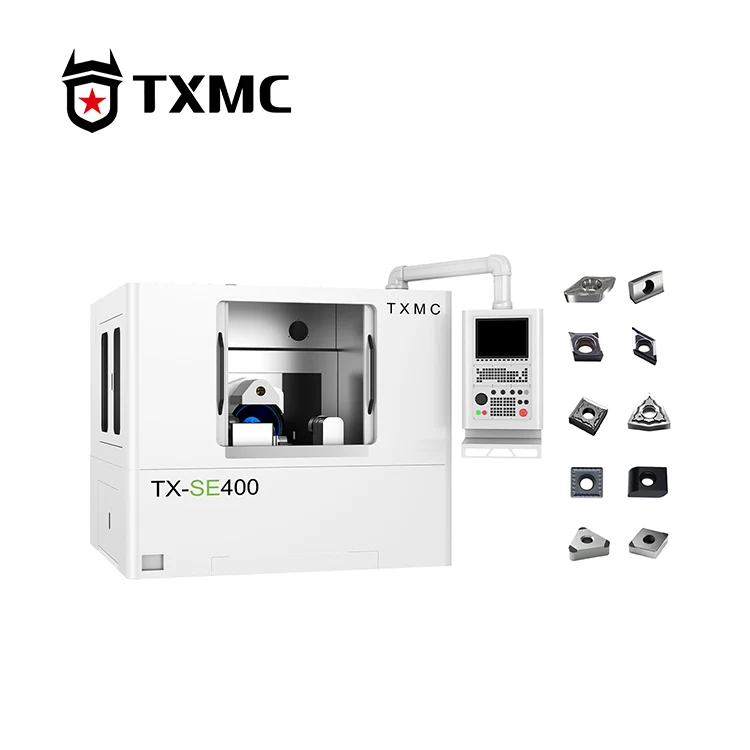

إن آلة طحن الإدخالات الطرفية CNC TX-SE400 ذات العلامة التجارية TXMC هي آلة متخصصة لطحن الحواف الطرفية للإدراجات القابلة للفهرسة. فهو لا يتيح فقط شطب الإدخالات من جانب واحد، بل يعمل أيضًا على تطوير قدرات طحن الإدخال غير القياسية بشكل مبتكر. لطحن المنحنيات المعقدة والملتفة، يمكن إكمال إعدادات المعالجة بنقرة واحدة عن طريق استيراد الرسومات.

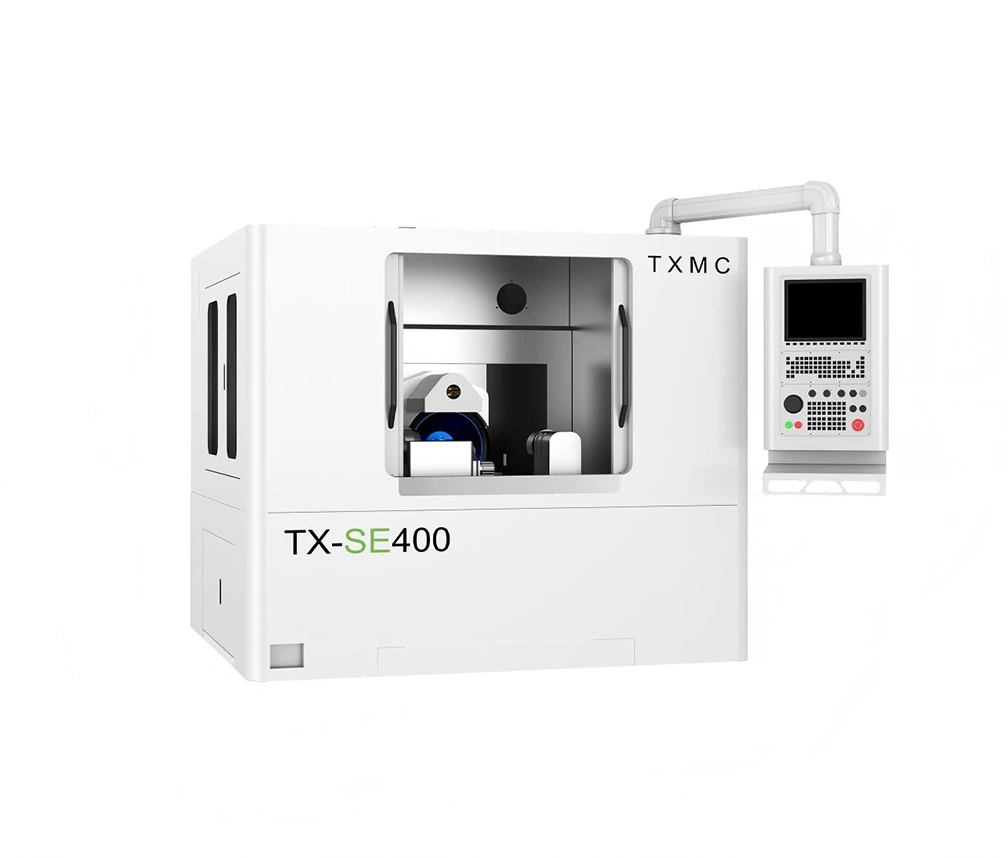

CNC Peripheral Inserts Grinding Machine

معلمة المنتجات

الحد الأدنى من دائرة إدراج المدرجة	2.8 ملم	أقصى سرعة دوران للمحور B	360 درجة/ثانية
الحد الأقصى لدائرة الإدراج المقيدة	40 ملم	دقة تحديد موضع المحور B	0.005 درجة
قطر عجلة الطحن	400 ملم	دقة تحديد المواقع المتكررة للمحور B	0.002 درجة
أقصى سرعة للمغزل	2000 ص / دقيقة	نطاق دوران المحور C	-90°~ +28°
قوة محرك المغزل	5.5 كيلو واط	أقصى سرعة دوران للمحور C	150 درجة/ثانية
رحلة المحور X	100 ملم	دقة تحديد موضع المحور C	6 ثانية قوسية
أقصى سرعة للمحور X	10000 مم/دقيقة	أقصى سمك لقط	25 ملم
دقة تحديد موضع المحور X	0.002 ملم	ضغط لقط	500~9000ن
دقة تحديد المواقع المتكررة للمحور X	0.001 ملم	ضغط الهواء المضغوط	0.6 ميجا باسكال
المحور Y يومي	200 ملم	وضع التعديل	التكيف عبر الإنترنت
أقصى سرعة للمحور Y	10000 مم/دقيقة	إجمالي الطاقة الكهربائية	30 كيلو فولت أمبير
دقة تحديد المواقع على المحور Y	0.002 ملم	وزن الآلة	4000 كجم
دقة تحديد المواقع المتكررة للمحور Y	0.001 ملم	أبعاد	230x195x195 سم

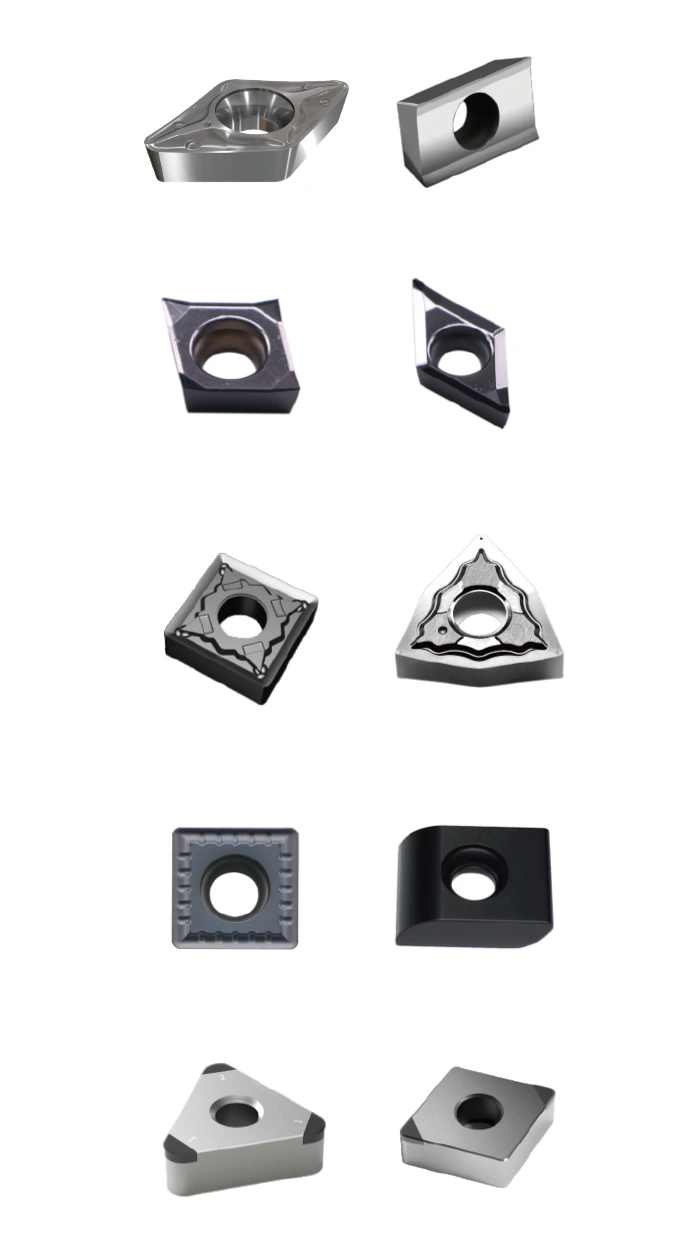

CNC Peripheral Inserts Grinding Machine

يتعلم أكثر

تتميز آلة طحن المدخلات الطرفية CNC بتكوين مفيد للغاية. يستخدم المحوران X وY أدلة دوارة عالية الدقة HIWIN مع محركات Akribis الخطية، ويستخدم المحور B محرك الدفع المباشر DD مع بنية حاصلة على براءة اختراع، ويستخدم المحور C طاولة دوارة للتروس الدودية مع جهاز تشفير زاوية الشبكة الزمنية لتحقيق دقة قابلة للتكرار تبلغ 6 ثوانٍ قوسية. يوفر التصميم الإجمالي الحد الأدنى من الضوضاء، وتقلب عزم الدوران المنخفض، والصلابة العالية للغاية، والتشغيل بدون صيانة على المدى الطويل. يستخدم المغزل الكهربائي المتزامن ذو العزم العالي 5.5KW الإدارة المستمرة لعزم الدوران، مما يوفر صلابة فائقة، ومقاومة للاهتزاز، وطول العمر، مما يؤدي إلى زيادة قوة القطع والتشغيل الأكثر هدوءًا. وهي مجهزة بمسبار KEYENCE، الذي يسمح لها بقياس أبعاد المحيط الخارجي للإدخال بشكل صحيح وتعويض المركز بشكل كبير، مما يضمن الاتساق في أبعاد الدائرة المنقوشة وزاوية الخلوص.
