CNC إدراج آلة طحن تجهيز شفرة مستديرة

لقد ركز مصنع TXMC في الصين منذ فترة طويلة على إنتاج شفرات مستديرة لآلة طحن إدراجات CNC وأدوات إعادة طحن الأدوات. مع فريق البحث والتطوير المحترف ومراقبة الجودة الصارمة، فإننا نقدم حلول أدوات مستقرة ودقيقة وفعالة على الصعيد الوطني. يتم تطبيق معداتنا بنجاح في صناعات مثل الأجهزة والسيارات، مما اكتسب سمعة طيبة من خلال الابتكار التكنولوجي والحرفية.

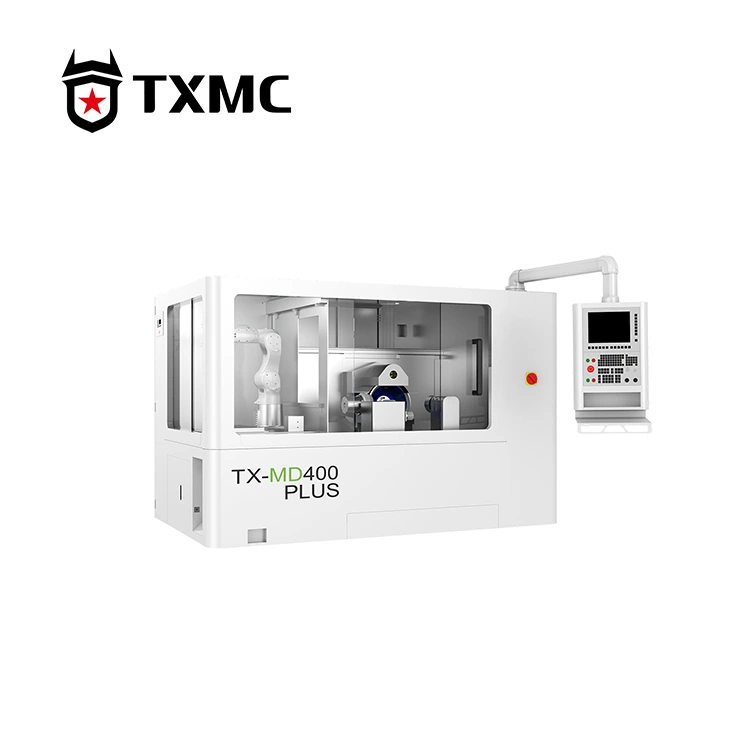

الموديل: TX-MD400 بلس

إرسال استفسار

وصف المنتج

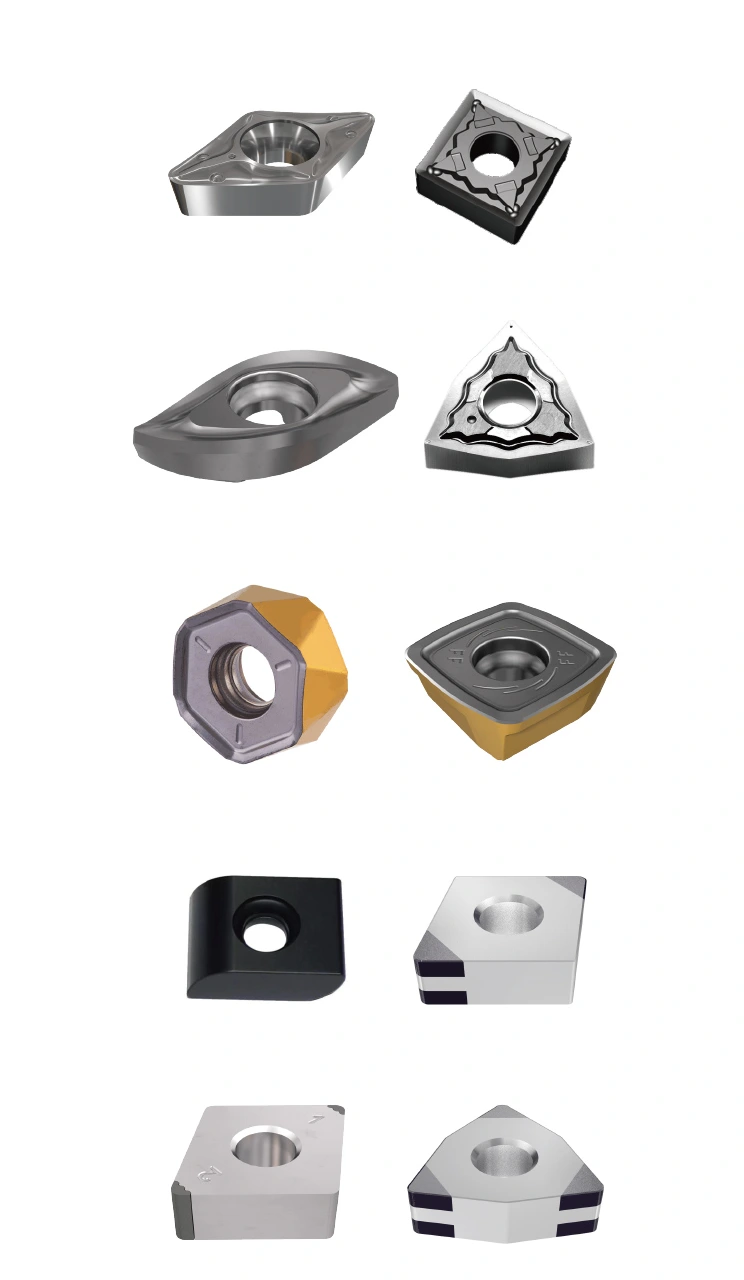

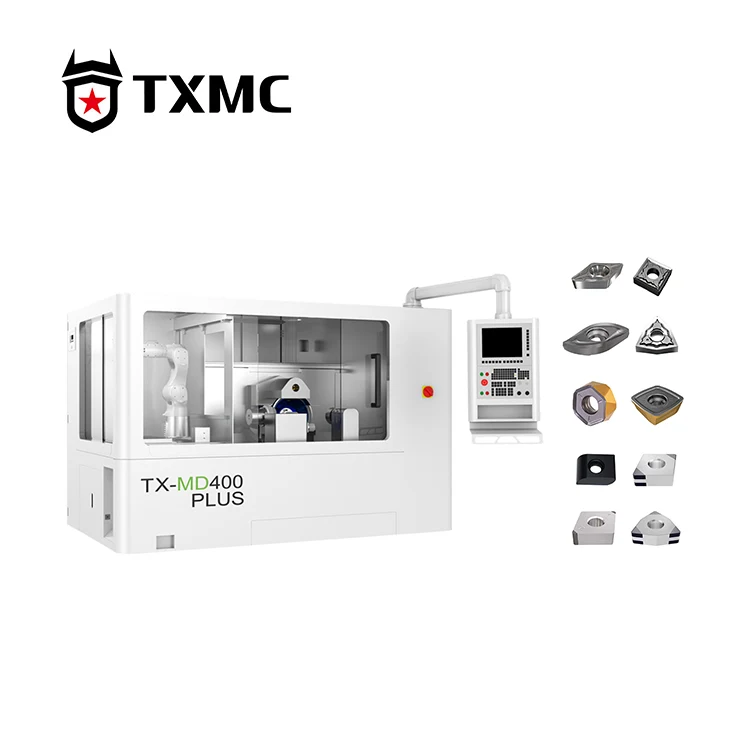

تم تصميم الشفرة المستديرة لمعالجة إدراجات CNC ذات العلامة التجارية TX-MD400 PLUS من TXMC خصيصًا لطحن الإدخالات القابلة للفهرسة ويمكنها إكمال الشطب على الوجهين في إعداد واحد. تتمتع الماكينة بقدرة فريدة على الطحن غير القياسي، مما يسمح بإعدادات المعالجة السريعة للمنحنيات المعقدة، والانحناءات، وغيرها من احتياجات الطحن المحددة عن طريق استيراد الرسومات ببساطة. كما أنها تحتوي على قاعدة بيانات تحتوي على مواصفات لجميع المدخلات القياسية ISO، مما يسمح للمشغلين بإجراء معالجة الإدخال ببساطة عن طريق إدخال المعلمات المناسبة بناءً على احتياجات العملية.

Water Cooled Model Automatic Cutters Grinding Machine

معلمة المنتجات

الحد الأدنى من دائرة إدراج المدرجة	2.8 ملم	أقصى سرعة دوران للمحور B	360 درجة/ثانية
الحد الأقصى لدائرة الإدراج المقيدة	40 ملم	دقة تحديد موضع المحور B	0.005 درجة
قطر عجلة الطحن	400 ملم	دقة تحديد المواقع المتكررة للمحور B	0.002 درجة
أقصى سرعة للمغزل	2000 ص / دقيقة	نطاق دوران المحور C	-90°~ +28°
قوة محرك المغزل	12 كيلو واط	أقصى سرعة دوران للمحور C	150 درجة/ثانية
رحلة المحور X	160 ملم	دقة تحديد موضع المحور C	6 ثانية قوسية
أقصى سرعة للمحور X	10000 مم/دقيقة	أقصى سمك لقط	25 ملم
دقة تحديد موضع المحور X	0.002 ملم	ضغط لقط	500~9000ن
دقة تحديد المواقع المتكررة للمحور X	0.001 ملم	ضغط الهواء المضغوط	0.6 ميجا باسكال
المحور Y يومي	580 ملم	وضع التعديل	التكيف عبر الإنترنت
أقصى سرعة للمحور Y	10000 مم/دقيقة	إجمالي الطاقة الكهربائية	30 كيلو فولت أمبير
دقة تحديد المواقع على المحور Y	0.002 ملم	وزن الآلة	6000 كلغ
دقة تحديد المواقع المتكررة للمحور Y	0.001 ملم	أبعاد	295x190x211 سم

Water Cooled Model Automatic Cutters Grinding Machine

يتعلم أكثر

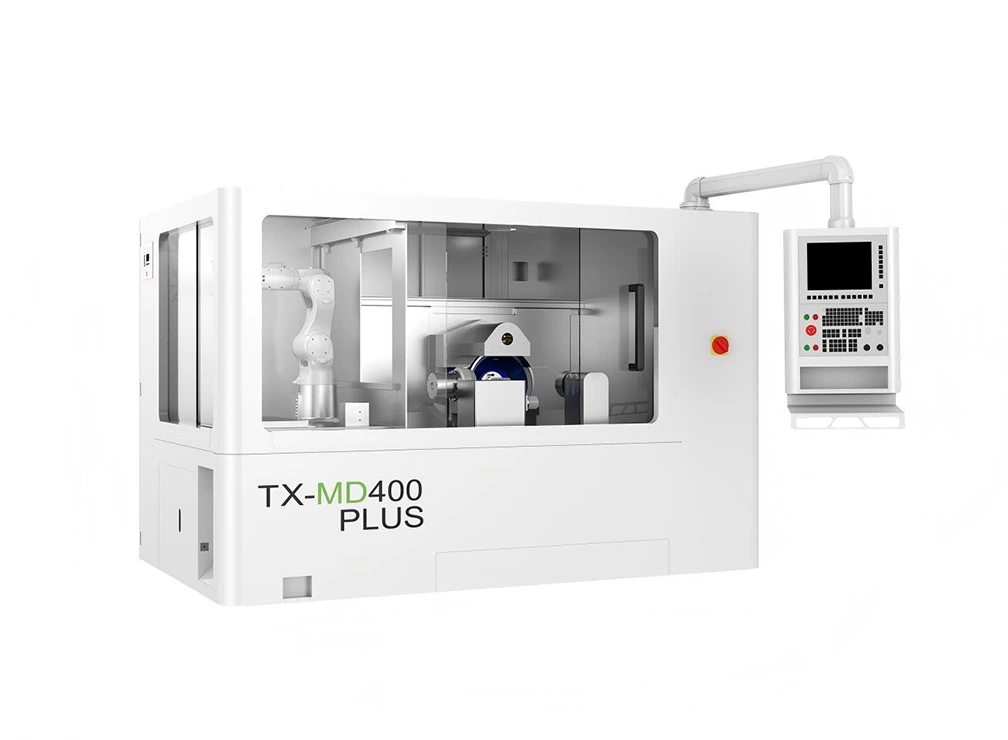

تتميز الشفرة المستديرة التي تعالج آلة الطحن باستخدام الحاسب الآلي بتكوينات أساسية محسنة. يستخدم المحوران X وY موجهات أسطوانية عالية الدقة من THK مع محركات Akribis الخطية، بينما يستخدم المحوران B وC محركات الدفع المباشر DD مع هيكل حاصل على براءة اختراع يوفر ضوضاء منخفضة، وتباينًا منخفضًا في عزم الدوران، وصلابة عالية للغاية، مما يسمح بتشغيل طويل الأمد بدون صيانة. من حيث القوة، فهي تحتوي على مغزل كهربائي متزامن تايواني بقدرة 12 كيلو وات يضمن الصلابة ومقاومة الصدمات والقدرة على التحمل من خلال التحكم المستمر في عزم الدوران، مما يؤدي إلى زيادة قوة الطحن وتشغيل أكثر هدوءًا. يستخدم مجسات KEYENCE لقياس المحيط الخارجي لأداة القطع بدقة وتعويض المركز بشكل كبير للحصول على أبعاد دقيقة للدائرة الداخلية. جسم الآلة مصنوع من حديد الزهر الرمادي بدرجة HT300، وهو مستقر هيكليًا ولا يتشوه بسهولة بعد معالجة الشيخوخة الطبيعية، ويتميز بمقاومة ممتازة للصدمات.

الكلمات الساخنة: جودة آلة طحن إدراجات CNC معالجة الشفرة المستديرة، شراء معالجة الشفرة المستديرة، آلة طحن مخصصة
